Descrição

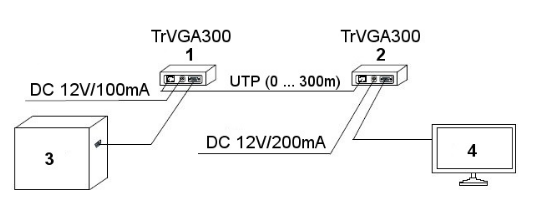

O transformador TRVGA-300-P permite uma transmissão activa do sinal VGA a uma distância de até 300m através dum cabo de par trançado. O transmissor converte o sinal VGA permitindo a sua transmissão através dum cabo de par trançado. Os três pares são utilizados para a transmissão de componentes RGB, no entanto o quarto par permite a transmissão da sincronização.
O dispositivo está equipado com a protecção contra sobretensão da linha simétrica. O transmissor e o receptor são um conjunto, e os dois dispositivos são necessários para o correcto funcionamento.
O conjunto inclui um transmissor e receptor.
- Tipo de dispositivo: Activo / Transmissor
- Número de canais.: 1 VGA
- Alimentação: 12 V / 70 mA (a fonte de alimentação não está incluída)
- Alcance de transmissão de vídeo: max. 300 m
- Impedância de conector simétrico: 100 Ohm
- Tipo de conectores: VGA Tomada
- Tipo de conector simétrico: RJ-45 (8 pinos, 4 pares) Tomada
- Peso: 0.078 kg
- Dimensões: 118 x 30 x 48 mm
- Tipo de dispositivo: Activo / Receptor
- Número de canais.: 1 VGA
- Alimentação: 12 V / 170 mA (a fonte de alimentação não está incluída)
- Alcance de transmissão de vídeo: max. 300 m
- Impedância de conector simétrico: 100 Ohm
- Tipo de conectores: VGA Tomada fêmea
- Tipo de conector simétrico: RJ-45 (8 pinos, 4 pares) Tomada
- Peso: 0.078 kg
- Dimensões: 118 x 30 x 54 mm
- Características escolhidas: Protecção contra curto-circuito / Correcção do sinal
- Resolução: 1920 x 1200 / 80 Hz @ 100 m / 1024 x 768 / 60 Hz @ 300 m
Cada uma das cores é enviada através dum par trançado separado, e há bastante grandes diferenças no comprimento de cada par no cabo, de modo que pode ocorrer o fenómeno de deslocação de cores na imagem. Nomeadamente, o fenómeno ocorre a grandes distâncias. A uma distância de 300m a deslocação pode ser de até dois pixeis. Esta deslocação pode ser evitada, assegurando o mesmo comprimento do cabo para cada componente de cor. Isto pode ser feito dividindo a distância entre o transmissor e o receptor em três partes iguais. Para cada uma delas, altere o par para um componente de cor de modo que cada componente seja transmitido através de três pares diferentes no cabo. Este conceito é ilustrado na figura a seguir. Isso não é necessário para a transmissão de sincronização
Um outro método para eliminar estes deslocações, nomeadamente, quando a divisão do cabo pode ser difícil ou impossível, consiste em aumentar o comprimento dos pares de fios mais curtos. Para fazer isso, é necessário verificar o comprimento dos pares individuais. A maneira mais fácil de fazer isso é olhando para a linha vertical com uma largura de um ponto sobre um fundo preto no ecrã. A linha é fácil de criar, por exemplo, usando a aplicação "Paint". Se houver deslocações, será visível a separação da linha em componentes. Este fenómeno é mostrado na figura abaixo
Com uma resolução de 1280x1024 e desvio vertical de 60 Hz, a duração da linha é de 14,6 us. O resultado é de 11,4ns (14,6 us/1280) por um pixel. A corrente eléctrica flui no cabo de par trançado a uma velocidade aproximada de 192 milhões de m/s. A deslocação dos componentes de um pixel pode ser calculada com a seguinte fórmula: 192 000 000 * 0.000 000 0114 = 2.19 m. Se, por exemplo, obtivermos a deslocação de um componente de 2 pixeis (a cor estará no lado direito da linha), isso significa que o par deverá ser estendido de 4,4 m. A extensão é necessária nos pares em que os componentes de cores estão no lado direito (fig. 3b). Ajustando o comprimento extra, é possível eliminar completamente esse fenómeno. Na prática, até 50m a deslocação é imperceptível. Para medir diferenças de comprimento, também pode usar um multímetro e medir a resistência - o cabo mais curto terá a menor resistência
