Testador Continuidade Cabos Telefone/Rede UTP - UNI-T

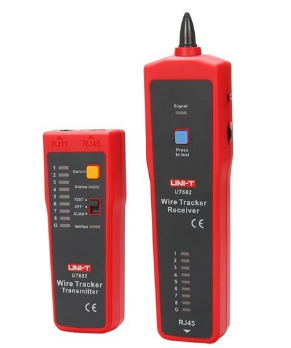

Testador de fio UNI-T UT682 consiste em transmissor e receptor. Possui funções como rastreamento de fio telefónico, rastreamento de fio de rede, rastreamento de fio de cabo, verificação de fio de rede, etc. e possui medições rápidas e precisas. O UT682 é uma ferramenta ideal para o pessoal instalar e manter sistemas de baixa corrente, tais como fios de comunicação e circuitos integrados.

CARACTERÍSTICAS:
Nome do produto: Wire Tracker
Fonte de alimentação: bateria 9V (NÃO incluída)
Forma de transmissão do sinal: pulso multi-frequência
Teste de curto circuito, circuito aberto: ?
Instruções de polaridade da linha telefônica: ?
Faixa de teste de sinal de áudio: ?1000m
Distância da linha de vídeo: ?100m
Indicação de bateria fraca (Transmissor): ?

Função de rastreamento de linha telefônica
A. Conecte a cabeça da linha telefônica na interface RJ11 do transmissor;
B. Pressione o interruptor de seleção funcional do transmissor para a positina "TEST". O indicador de rastreamento de linha "Status" dá sinal, o que indica que o transmissor funciona corretamente;
C. Mantenha pressionado o botão "Pressione para testar" e procure o cabo alvo com a sonda do receptor.
D. Durante o teste, pressione o botão "Alternar" para alternar entre padrão de teste de áudio único e duplo.

Função de rastreamento de linha de rede
A: a linha de rede com uma cabeça de cristal na interface RJ45 do transmissor;
B. Pressione o interruptor de seleção funcional do transmissor para a posição "TEST", o indicador de rastreamento de linha "Status" piscará, o que indica que o transmissor funciona corretamente;
C. Mantenha pressionado o botão do botão "Pressione para testar" e procure o cabo alvo com a sonda do receptor.
D. Durante o teste, pressione o botão "Alternar" para alternar entre padrão de teste de áudio único e duplo.

Função de rastreamento de linha de cabo de alimentação
(o cabo de alimentação não deve ser alimentado)
A. Conectando o transmissor com o cabo de metal usando os fios do adaptador das garras de crocodilo;
B. Ajuste o interruptor de seleção funcional do transmissor para a posição "TEST", o indicador de rastreamento de linha "Status" piscará, o que indica que o transmissor funciona corretamente;
C. Mantenha pressionado o botão "Pressione para testar" e procure o cabo alvo com a sonda do receptor.
D. Durante o teste, pressione o botão "Alternar" para alternar entre padrão de teste de áudio único e duplo.

ACESSÓRIOS:
1 transmissor UNI-T UT682
1 x receptor UNI-T UT682
1 x cabo adaptador RJ11
1 x cabo adaptador RJ45
1 x cabo de adaptador de grampo de crocodilo
1 x saco de tecido
1 manual
